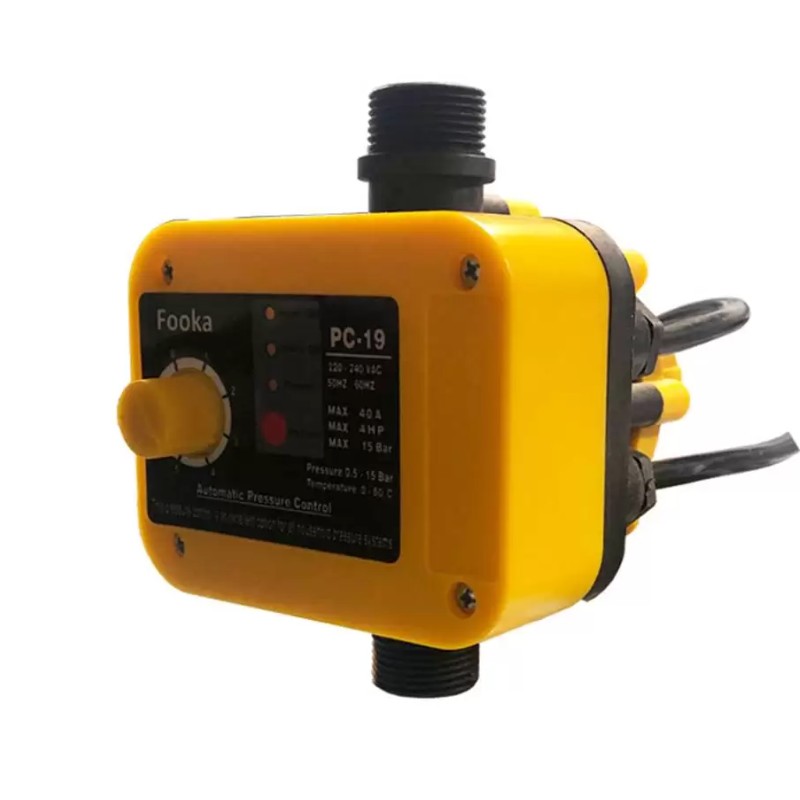

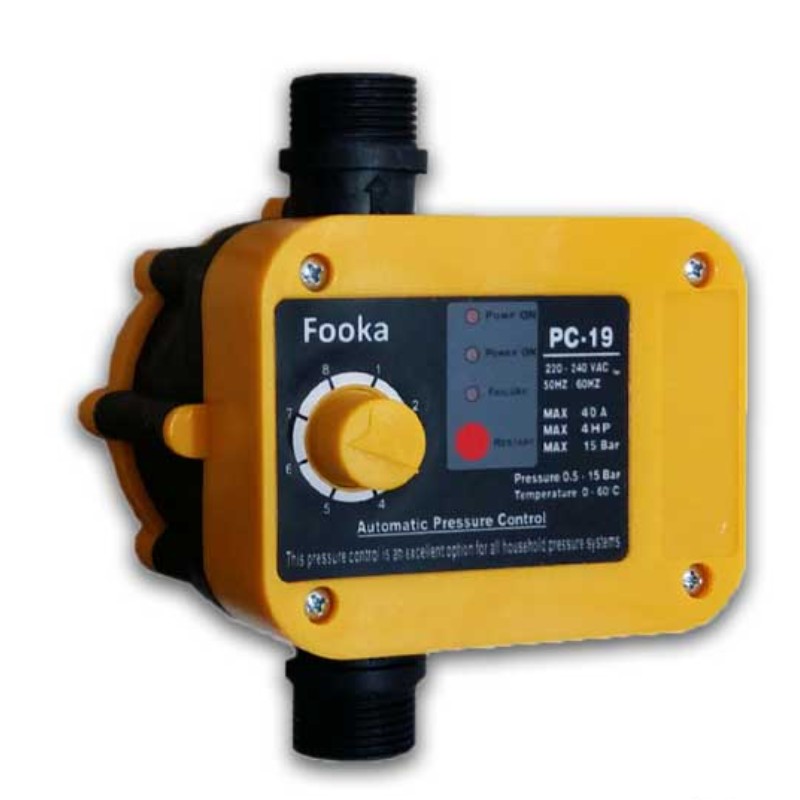

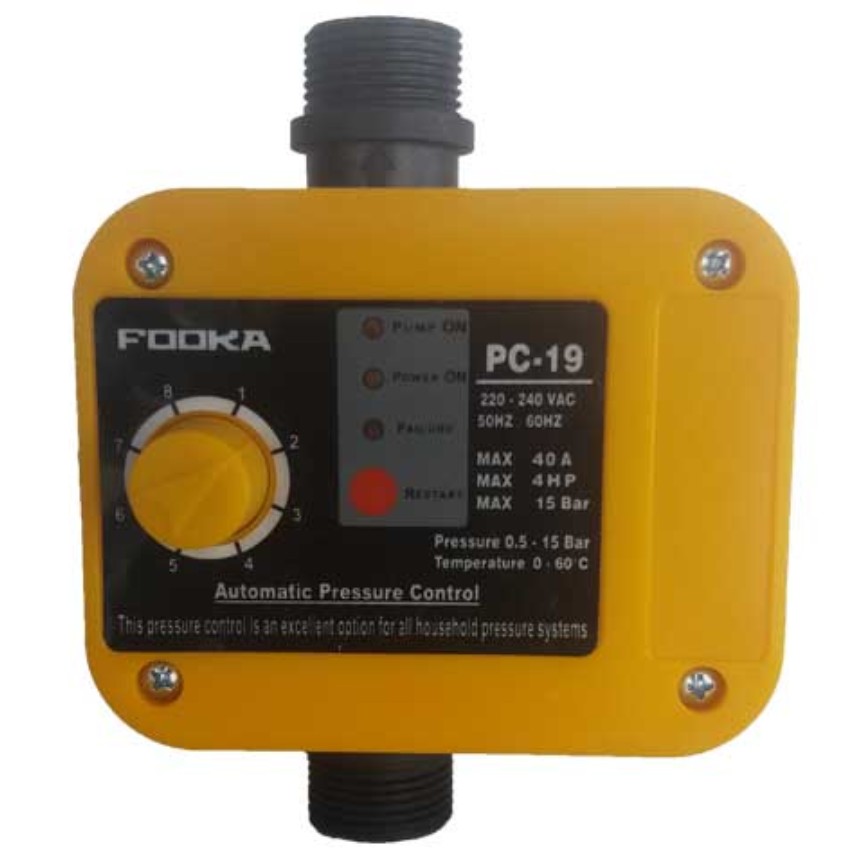

ست کنترل پمپ آب فوکا مدل FOOKA PC19

مشخصات ست کنترل پمپ آب فوکا مدل FOOKA PC19 جنس بدنه پمپ : پلی پروپیلن جنس پروانه : تکنوپلیمر حداکثر دمای آب : ۶۰ درجه سانتی‌گراد حداکثر فشار کارکرد دستگاه : ۱۵ بار قطر لوله ورودی : یک اینچ قطر لوله خروجی : یک اینچ نوع سیال : آب تمیز تغذیه : تکفاز (۲۲۰ ولت) ماکزیمم جریان : ۴۰ آمپر قابل استفاده جهت پمپ های ۰.۵ تا ۴ اسب مناسب برای ساختمان با ارتفاع ۱ الی ۸ طبقه سطح حفاظتی : IP65کشور سازنده : ایران ست کنترل پمپ آب فوکا مدل FOOKA PC-19 ساخت کشور ایران , به طور کلی در دو مدل  PC-19 و PC-16 در بازار ایران موجود است. ست کنترل فوکا مدل FOOKA PC-19 نیاز به مخزن انبساط ندارد و می تواند در صورت افت فشار شهر تا نیم بار هم پمپ را استارت کند. تغذیه این ست کنترل، ۲۲۰ ولت تکفاز بوده و حداکثر جریان قابل تحمل پلاتین های آن ۴۰ آمپر می باشد، لذا جهت استفاده برای پمپ های ۰.۵ تا ۴ اسب قابل استفاده است و استفاده از آن برای پمپ های بزرگتر، نیازمند یک عدد کنتاکتور است تا سیگنال خروجی ست کنترل به بوبین کنتاکتورها فرمان دهد و از برق شبکه برای روشن شدن پمپ استفاده شود. این ست کنترل برای ساختمان های تا ارتفاع ۸ طبقه مناسب است. جنس بدنه ست کنترل فوق از  پلی پروپیلن و جنس پروانه داخلی آن از تکنوپلیمر است که قادر است دمای سیال(آب تمیز) تا ۶۰ درجه سانتی گراد را تحمل نماید.   راهنمای ساده تنظیم دستگاه : ابتدا ولوم را روی عدد یک قرار دهید. اگر پمپ خاموش بود، توسط دکمه ریست یا قطع و وصل برق، پمپ را روشن کنید. سپس تمامی شیرهای آب را ببندید تا پمپ خاموش شود. در این وضعیت بعد از خاموش شدن پمپ، فقط چراغ سبز باید روشن باشد. اگر چراغ قرمز نیز روشن باشد اشکال از پمپ یا قطعی آب می باشد. حال یکی از شیرهای طبقع آخر را باز کنید، دراین وضعیت اگر ساختمان بیش از دو طبقه باشد، پمپ روشن نمی شود. حل ولوم را به آرامی به سمت درجات بالاتر بچرخانید تا پمپ روشن شود. جهت عملکرد بهتر می توان نیم تا یک درجه ولوم را بالاتر از نقطه وصل پمپ قرارداد. دراین روش، نسبت به توان پمپ و ارتفاع ساختمان، تنظیم دقیق تری انجام گردد. راهنمای نصب مکانیکی و الکتریکی : نصب مکانیکی : ست کنترل فوکا را می توان به دو روش افقی و عمودی، و در خروجی پمپ نصب کرد. در نصب به صورت افقی، بهتر است ولوم به سمت بالا باشد. کلیه ست کنترل ها بهتر است ۲۰ الی ۳۰ سانتی متر بالاتر از پمپ نصب گردند. نصب الکتریکی :  کابلی که بر روی بدنه ست کنترل با عنوان POWER مشخص شده، به برق شهر و کابلی که با عنوان PUMP مشخص شده، به پمپ آب وصل می گردد.   رفع عیوب احتمالی : ۱ – پمپ یکسره کار می کند  نشتی آب : شیر آب باز است ، وجود مصرف غیر مشهود از قبیل آبگیری کولر، دستگاه تصفیه، ماشین لباسشویی ، فلاش تانک های سرویس ها ، نشتی در سیستم لوله کشی ، باز بودن شیر بای پس …مشکل ست کنترل : گیرکردن سوپاپ یک طرفه دستگاه که در قسمت ورودی آب سیت کنترل قرار دارد به علت وجود رسوبات شن و ماسه موجود در آب   ۲ – با بازکردن شیر آب ، پمپ روشن نمی شود دراین وضعیت اگر فقط چراغ سبز روشن باشد: ولوم در درجات پایین تنظیم شده است. برای رفع مشکل ولوم را در درجات بالاتر (حدود نیم درجه بالاتر) تنظیم کنید.حال اگر چراغ سبز ، روشن باشد: ولوم در طبقات بالا تنظیم شده است : برای رفع مشکل ولوم را در طبقه مناسب قرار دهید.قطعی با کمبود آب : وضعیت ورودی آب را بررسی نمایید.پمپ معیوب است : وضعیت کارکرد صحیح پمپ را بررسی نمایید.فشار پمپ ضعیف است : انتخاب مناسب پمپ و یا وضعیت کارکرد صحیح پمپ را بررسی نمایید. ۳ – پمپ زمانی که شیر بسته است مکرر روشن و خاموش می شود : باز بودن جزئی شیر آب و یا آبگیری مصرف کننده هایی مثل کولر ، دستگاه تصفیه و …احتمال نشتی در سیستم لوله کشیولوم بسیار بالا تنظیم شده ۴ – برق را وصل می کنیم چراغ های دستگاه روشن می شود اما پمپ روشن نمی شود : کابل خروجی ست کنترل به پمپ، قطع می باشد.پمپ معیوب استبرد ست کنترل آسیب دیده است ۵ – برق را وصل می کنیم، سه چراغ زرد، سبز و قرمز روشن می شود و چند ثانیه بعد پمپ و چراغ زرد خاموش می شود و چراغ سبز و قرمز همچنان روشن می ماند : آب قطع می باشدپمپ، هوا گرفته استفلکه ورودی پمپ بسته است ۶ – برق دستگاه را وصل می کنیم هیچکدام از چراغ های نشانگر و حتی پمپ روشن نمی شود :  برق ورود به دستگاه یا کابل ورودی قطع استبرق ورود و خروج دستگاه اشتباه نصب شده است
